最近,纳祥科技新推出一款高性能I2S数字AB类耳放芯片NX4919,这款芯片具备105dB的动态范围,小于0.1%的THD+N指标,可广泛应用于高端音频设备和高保真音响系统。

一起来看看这款芯片。

(一)NX4919芯片概述

NX4919是一款I2S数字AB类双声道音频功率放大器芯片,带静音控制脚功能,内含有数字去加重模块、插值滤波器、Multi-Bit数模转换器、输出模拟滤波器,并支持大部分的音频数据格式。

芯片基于一个带线性模拟低通滤波器的四阶Multi-Bit Δ∑调制器,自动检测信号频率和主时钟频率,在2KHz和200KHz之间自动调节采样率。当SHUTDOWN管脚电压为GND时,芯片工作在关断模式下,此时芯片的功耗极低,IQ仅为0.4uA;同时芯片内置噪音消除电路,消除了芯片启动和关断过程中的噗噗声和咔嗒声。

NX4919 采用 QFN28 封装,具有输入工作电压范围宽(3.3V~5.0V) 、 外围简单、 成本低等优点,是高保真、小功率电子产品的理想器件。

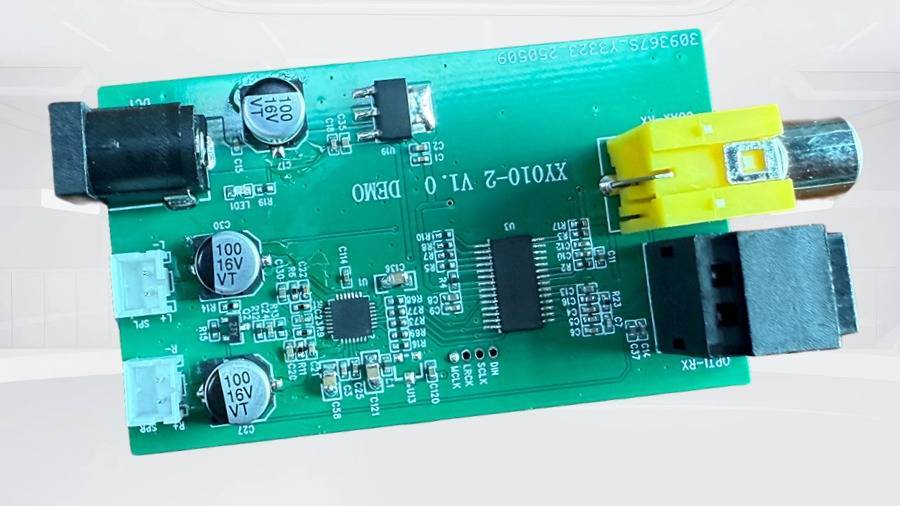

▲NX4919半成品图

(二)NX4919主要特性

NX4919是一款高性能的I2S 数字 AB 类耳放带DAC,它具备了以下这些特征:

① Muti-BitΔ∑调制器, 24 位 D/A 转换

② 3.3V~5.0V 工作电压

③ 自动检测最大到192KHz 的采样频率

④ 105dB 动态范围

⑤ -90dB 总谐波失真+信噪比

⑥ 低时钟抖动敏感度, 线性滤波输出

⑦ 片上数字去加重, 支持所有标准音频接口

⑧ 无需输出耦合电容或外部缓冲电路

⑨ 在 16Ω负载, 噪声及谐波失真<0.1%(f=1KHz) 时, 输出功率为 140mW

⑩ 在 32Ω负载, 噪声及谐波失真<0.1%(f=1KHz) 时, 输出功率为 80mW

⑪ 关机电流典型值为 0.4uA

⑫ 具有过热保护功能

⑬ 增益通过外围可以调整, 增益带宽最高 2.5MHz

⑭ 极少外部元器件,节省 PCB 空间和 BOM 成本

▲NX4919功能框图

(三)NX4919芯片亮点

基于NX4919的特性,可以总结出以下两个主要亮点特质。

① 精简外部元器件

NX4919采用精简外部元器件设计,通过优化内部电路和先进工艺,仅需极少元件即可高效运行,显著降低BOM成本与生产组装的复杂度。

② 高保真

NX4919在5V供电驱动16Ω负载时平均输出140mW功率,总谐波失真THD+N小于0.1%,在保证高驱动能力的同时降低功耗,精准还原音频细节。

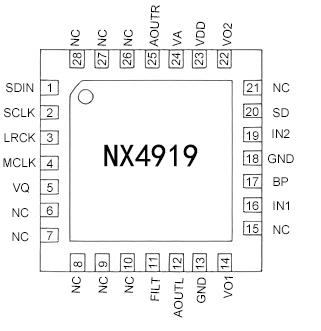

▲NX4919管脚配置

(四)NX4919应用领域

得益于其技术性能、兼容性与易用性,NX4919被广泛应用于多领域,如WIFI播放器、WIFI音箱、DEEPSEEK播放器智能播放设备等。

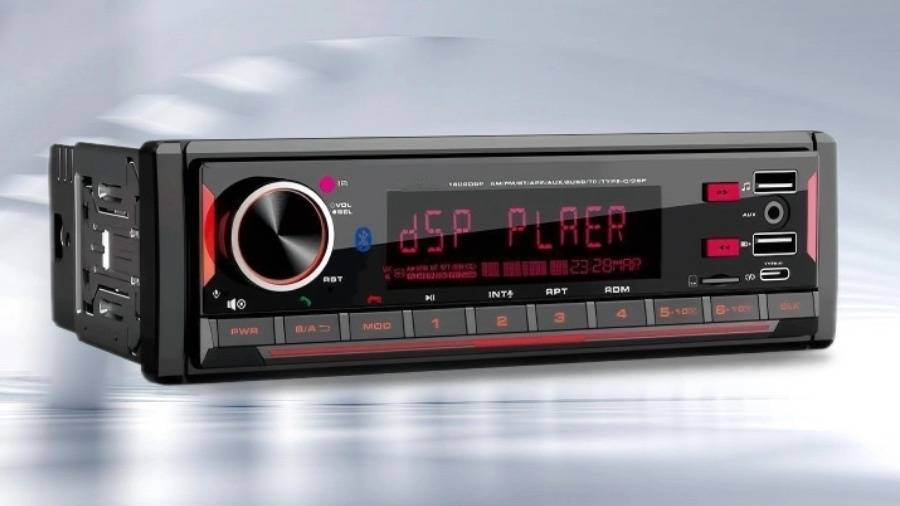

▲NX4919应用示例图
